SSG型雙周邊傳動刮吸泥機

周邊傳動刮泥機是給排水工程中使用較多的設備之一，主要用于大型輻流式初沉池與二沉池的排泥，特別適用于比重較輕的生物污泥的排除，對水流擾動極小，排泥效果好，更有泥量調節閥調節出泥量，適應各種條件下的正常出泥，也可采用虹吸排泥來控制出泥量。

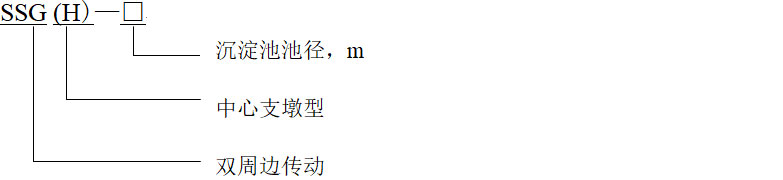

◆型號表示方式

◆工作原理及構造

驅動裝置推動工作橋沿池平面旋轉，工作橋帶動排泥槽旋轉，固定于泥槽上的吸泥管在靜水壓力的作用下吸取池底的污泥，經過泥量調節閥調節，進入排泥槽，排泥槽中的污泥流入中心泥缸中，排出池外；也可通過虹吸作用將泥從排泥槽吸入中心泥缸中。驅動裝置可設扭矩保護裝置，工作更加安全。

◆特　點

1、主梁除傳統碳鋼制作外，還可采用鋁合金或不銹鋼制作，適用范圍廣，裝飾效果好。
2、傳動裝置進行了優化設計、效率高，外形更趨美觀，可按照用戶要求配進口減速機或軸裝式減速機，美觀耐用。
3、SSG型刮泥機水下無密封件及易損件，維護簡單。

◆技術性能參數

型號參數	SSG-20	SSG-25	SSG-30	SSG-35	SSG-40	SSG-45	SSG-50	SSG-55
池徑￠（㎜）	20000	25000	30000	35000	40000	45000	50000	55000
處理水量（m3/h）	283	442	636	769	1005	1272	1570	1900
滾輪中心直徑￠1㎜	20400	25400	30400	35400	40400	45400	50400	55400
周邊輪壓P（KN）	22.5	25	26.5	28.5	30	32.5	39	42.5
周邊線速度（m/mim）	1.5～3
單邊功率（kw）	0.37	0.37	0.37/0.75	0.37/0.75	0.55/0.75	0.55/1.1	0.75/1.1	0.75/1.1
排泥管管徑￠（㎜）	300	350	400	450	500	600	600	700
池深H（㎜）	30000 ～6000

注：

1、上表功率為兩種傳動形式的功率，小數值為軸裝式減速機，大數值為普通減速機。
2、中心混凝土支墩承壓：半橋為2P，全橋為4P。

SSG型土建預埋件及尺寸

參數表

型號參數（㎜）	SSG-20	SSG-25	SSG-30	SSG-35	SSG-40	SSG-45	SSG-50	SSG-55
￠1	20000	25000	30000	35000	40000	45000	50000	55000
￠2	3850	4050	4250	4450	4650	4850	5050	5250
￠3	600	700	1000	1200	1300	1500	1700	1800
￠4	1100	1200	1600	1800	2100	2300	2500	2600
￠5	3580	3780	3980	4180	4380	4580	4780	4980
L1	1500	1500	1500	2000	2500	2500	2500	2500
L2	650	650	750	750	750	750	750	750
B	450	500	500	550	550	600	600	600
H1	500	500	500	600	600	700	700	700

訂貨說明

1、需要撇清裝置、出流堰板、玻璃鋼出水槽時，請注明。
2、注明主梁及水下部件的材質（碳鋼、不銹鋼、鋁合金），防腐有特殊要求時請注明。
3、本機φ25m以下一般為半橋式結構，φ25m以上為全橋式結構，訂貨時注明，需要軸裝式或進口減速機，請注明。
4、本機行走輪及從動輪為鐵心膠輪，若需要鋼輪行走，請注明，并鋪設鋼軌，鋼軌埋件詳見周邊刮泥機。
5、訂貨時，請提供池子的土建圖（注明池徑、池深、出水槽斷面等）。
6、表中未列規格的土建預埋尺寸參照相近規格產品。由恒川環保技術咨詢，確認。
