GJ型传动刮泥机由减速机、中心支座、传动轴、中心导流筒、桥架、刮泥机构组成。广泛用于给水、污水处理工程中的沉淀池排泥，整机载荷都作用在工作桥中心。污水经中心稳流筒后流向周边溢水槽，随着流速的降低，污水中的悬浮物被分离而沉降于池底，由刮板将沉淀的污泥刮集到中心集泥槽中，靠静水压力或泵将其从污泥管排出。该机用于池径较小的幅流式沉淀池。
◆构造特点
沉淀池为混凝土或钢结构，池底稍呈圆锥形，池底中央为排泥斗外接排泥管。
工作桥为混凝土或钢结构 ，本设备不包括池体和工作桥，用户自行解决，我厂可代办设计制造钢结构池体和工作桥，供应用户。
GJ型刮泥机，由耙架、竖轴驱动装置和过扭距安全装置等组成。
耙架由两个大耙和两个小耙组成十字形，与稍呈圆锥形的池底平行。
耙架与竖轴用十字头固定连接 ，竖轴上的轴承为向心和推力轴承的组合，用润滑脂肪润滑。水下由尼龙衬套等组成，用压力清水润滑。
竖轴下端伸入排泥斗，下轴端紧固着刮泥刀，用以刮排泥斗中的积泥，以使均匀排出。
驱动装置为三级立式摆线针轮减速机 ，用牙嵌式联轴器与竖轴连接。该减速机固定在工作桥的机座上。
◆性能特点
1、整个刮板都悬挂在中心传动轴上。
2、设备结构简单,操作方便,能耗低,重量低。
3、可实现手动及远程控制。

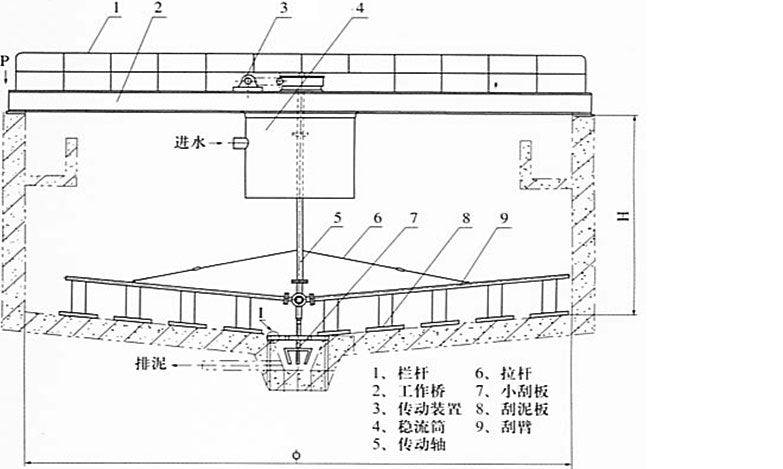

◆设备外形图
◆基本参数表
GJ型刮泥机技术参数
| 型号 | GJ-4 | GJ-6 | GJ-8 | GJ-10 | GJ-12 | GJ-14 | GJ-16 | GJ-18 | GJ-20 |
| 池径D（m） | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| 污泥处理量（m3/h） | 0.26 | 0.59 | 1.05 | 1.64 | 2.36 | 3.21 | 4.19 | 4.76 | 5.25 |
| 耙臂周边转速（m/min） | 1.65 | 2.5 | 2.15 | 2.2 | 2.65 | 3 | 3.03 | 3.4 | 2.95 |
| 电机功率（kw） | 0.37 | 0.37 | 0.37 | 0.37 | 0.37 | 0.55 | 0.55 | 0.75 | 0.75 |
| 池深H(m) | 2.5～4.5m（可根据具体设计而定） | ||||||||
注：
1. 处理污泥状态为进水悬浮固体含量为250mg/1，去除率80％，底流含水率98％。
2. 池面负荷，池径16m及以下，按50m3/m2.d计算，池径18m按45m3/m2.d计算,池径20m ，按40m3/m2.d计算。
3．污泥与池底的摩擦系数取0.1。
4．池中央深度，为减速机混凝土基础上平面至池底排泥斗上口的高度，分别为4.5m、5m、5.5m、6m等，由用户确定。
5．池底坡度为1/10。
订货须知
1、订货时应提供产品型号规格,性能参数,设备安装地平面力及高程图等。
2、订货时应注明有关供货范围,本设备一般不包括出水槽,堰板,浮渣刮集装置等。
3、本产品材料为碳钢制造,标准油漆,防腐供货。
4、特殊需要在订货合同中注明。
